hd ML-Serie

LineSource Sticks

  • 1-Wege System mit 2″ Breitbandlautsprechern
  • Zylinderwellen Abstrahlcharakteristik
  • Abstrahlwinkel 100° x 15°
  • exzellente Sprachverständlichkeit
  • Sonderanfertigungen möglich
  • aktive hd Beamforming Elektronik erhältlich

  • Cardioid Modul hd MLC erhältlich

Die hd ML-Serie ist eine Produktfamilie aus sehr kompakten und speziell für die naturgetreue Reproduktion von Sprache und Musik entwickelten LineArray Sticks. Die leichtgewichtigen und eleganten Linienstrahler können innerhalb von wenigen Sekunden aufgebaut und installiert werden. Eine perfekte Integration in die bestehende Raumarchitektur oder das Bühnenbild wird durch das schlanke und unauffällige Design des Linienstrahlers erreicht und sind daher die erste Wahl von Systemintegratoren, Veranstaltern, Agenturen und Musikern.

Die hd ML-Serie besteht aus der hd ML8, hd ML16, hd ML24 und hd ML32i als Standard-Linienstrahler. Durch den modularen Aufbau der hd ML-Serie besteht die Möglichkeit kundenspezifische Längen und Bestückungen für eine optimale Anpassung an die jeweiligen Anforderungen zu realisieren. Es produzieren  2“-Breitbandchassis eine Zylinderwellen-Abstrahlcharakteristik bis zu den höchsten, hörbaren Frequenzen. Die daraus resultierende höhere Reichweite und bessere Sprachverständlichkeit gegenüber herkömmlichen Säulenlautsprechern, prädestiniert die hd ML-Serie LineArray Sticks für den Einsatz in akustisch schwierigen Umgebungen wie Kirchen, Flughäfen oder Hallen bei gleichzeitig ausgezeichneten Klangeigenschaften.

Die eleganten Säulenlautsprecher auch als aktive hd Beamforming Lautsprecher verfügbar mit außergewöhnlichen Leistungsdaten und digital steuerbaren Beams. Für anspruchsvolle Anwendungen im mobilen und festinstallierten Einsatz ist das hd MLC Cardioid Erweiterungsmodul erhältlich, welches die rückwärtig abgestrahlten Frequenzanteile um bis zu 20dB wirksam dämpft.

hd ML8

  • 8x 2”

  • passiv, 1-Weg
  • 200 / 280 W

  • SPLmax 119 dB

  • Gewicht 4 kg

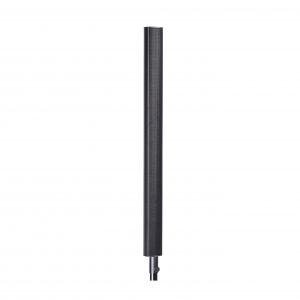

hd ML16

hd ML16
  • 16x 2”
  • passiv, 1-Weg
  • 400 / 560 W
  • SPLmax 123 dB
  • Gewicht 6 kg

hd ML24

hd ML24
  • 24x 2”
  • passiv, 1-Weg
  • 600 / 840 W
  • SPLmax 125 dB
  • Gewicht 8 kg

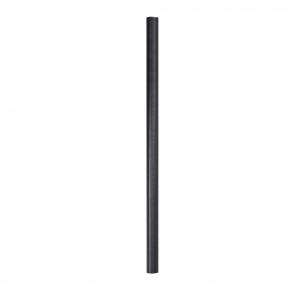

hd ML32i

hd ML32
  • 32x 2”
  • passiv, 1-Weg
  • 800 / 1120 W
  • SPLmax 127 dB
  • Gewicht 10 kg

hd MLC

  • 9x 2”

  • passiv, 1-Weg
  • 225 /315 W

  • SPLmax 117 dB

  • Gewicht 5 kg
