hd HLS24
HybridLineSource
hd HLS24 und hd HLS24P.
Eine großzügig dimensionierte, passive Frequenzweiche erlaubt den wirtschaftlichen Betrieb von bis zu zwei hd HLS24P an nur einem Verstärkerkanal und ist u.a. dank der Verwendung von 2,5mm² Spulendraht in der Lage die Spitzenleistung von bis zu 4800 W zuverlässig auf die einzelnen Wege auf zu teilen. Die aktive Trennung der BI-AMP Version hd HLS24 erfolgt im Systemverstärker und erfordert zwei Verstärkerkanäle.
Revolutionäre HybridLineSource-Technologie.
Die HybridLineSource-Technologie ist ein von Harmonic Design entwickeltes, weltweit einzigartiges, neues Lautsprecherkonzept, welches den Transportaufwand drastisch reduziert und dabei die Qualität der Beschallung auf ein neues Niveau von Gleichmäßigkeit und Verzerrungsfreiheit bringt. Das HybridLineSource System welches mit zwei speziell entwickelten Hochleistungs-12“-Neodym-Tieftonchassis bestückt ist, erreicht bereits im Tief-/Mitteltonbereich einen Wirkungsgrad von 108 dB.
Leistungsstarke LineSource-Einheit macht den Unterschied.
Die überaus groß dimensionierte Hochtoneinheit ist eine LineSource-Einheit, wie man sie von LineArrays kennt und besteht aus vier 1.4“-Neodym-Kompressionstreibern mit speziellem Polymer-Diaphragma, welche an Wellenformer gekoppelt eine zylindrische Wellenfront mit einem vertikalen Schallöffnungswinkel von 40° erzeugen. Die Reichweite des HybridLineSource-Systems ist dadurch vergleichbar mit einem LineArray. Das horizontale Abstrahlverhalten ist aufgrund des symmetrischen, koaxialen Aufbaus frei von Interferenzen im Übernahmebereich und absolut gleichmäßig über einen Winkelbereich von 100°. Double-Hangs werden überflüssig.
Effizienz neu definiert.
Das innovative und einzigartige Gehäusedesign sorgt für enorme Effizienz, kompakteste Abmessungen und einen unverzerrten Maximalschalldruck größer 144 dB. Dabei setzt das hd HLS24 HybridLineSource System in allen Disziplinen neue Maßstäbe in der Doppel-12“-Klasse. Durch den Einsatz der LineSource-Einheit mit mehreren leistungsstarken Hochtontreibern werden die Verzerrungen auf ein absolutes Minimum reduziert und gleichzeitig enorme Reserven zum Beschallen großer Distanzen verfügbar. Das spezielle SuperVentedDesign ermöglicht bei Standalone-Anwendungen ohne zusätzliche Subwoofersysteme eine dynamische und breitbandige Wiedergabe bis 60 Hz im Fullrange-Modus.
Einfach kombinierbar.

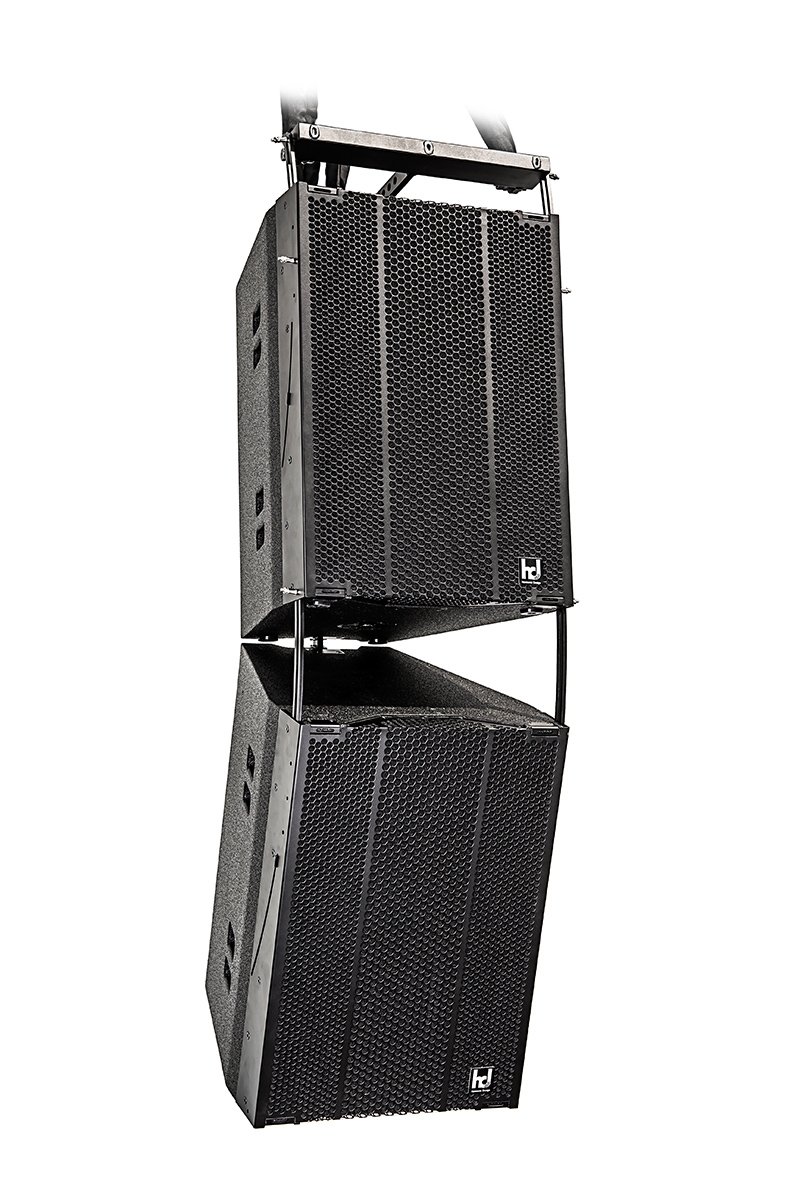

Der mechanische Aufbau ermöglicht Anwendungen auf einem Stativ oder geflogene vertikale Arrays aus bis zu fünf Elementen. Die Winkelung zwischen den einzelnen Lautsprechern ist über das integrierte FastRig-Rigging in 6°-Schritten präzise von 0° bis 18° einstellbar.
Betriebssicherheit und audiophile Qualität.
Der Betrieb erfolgt ausschließlich über Harmonic Design Systemverstärker und garantiert eine herausragende Performance und Kompatibilität auch unter widrigen Bedingungen sowie höchste Effizienz in punkto Leistungsaufnahme, Packmaß und Output. Bis zu zwei Lautsprecher können pro Kanal über die Harmonic Design Systemverstärker betrieben werden. Eine optionale passive phasenoptimierte Frequenzweiche erlaubt den schnellen und einfachen Betrieb an nur einem Verstärkerkanal. Der 2-Wege BI-AMP-Modus ermöglicht eine einzigartige Neutralität und kompromisslosen High-End-Sound und wird für alle Maximalpegel-Anforderungen empfohlen.
Durchdachtes Zubehör spart Zeit und Kosten.

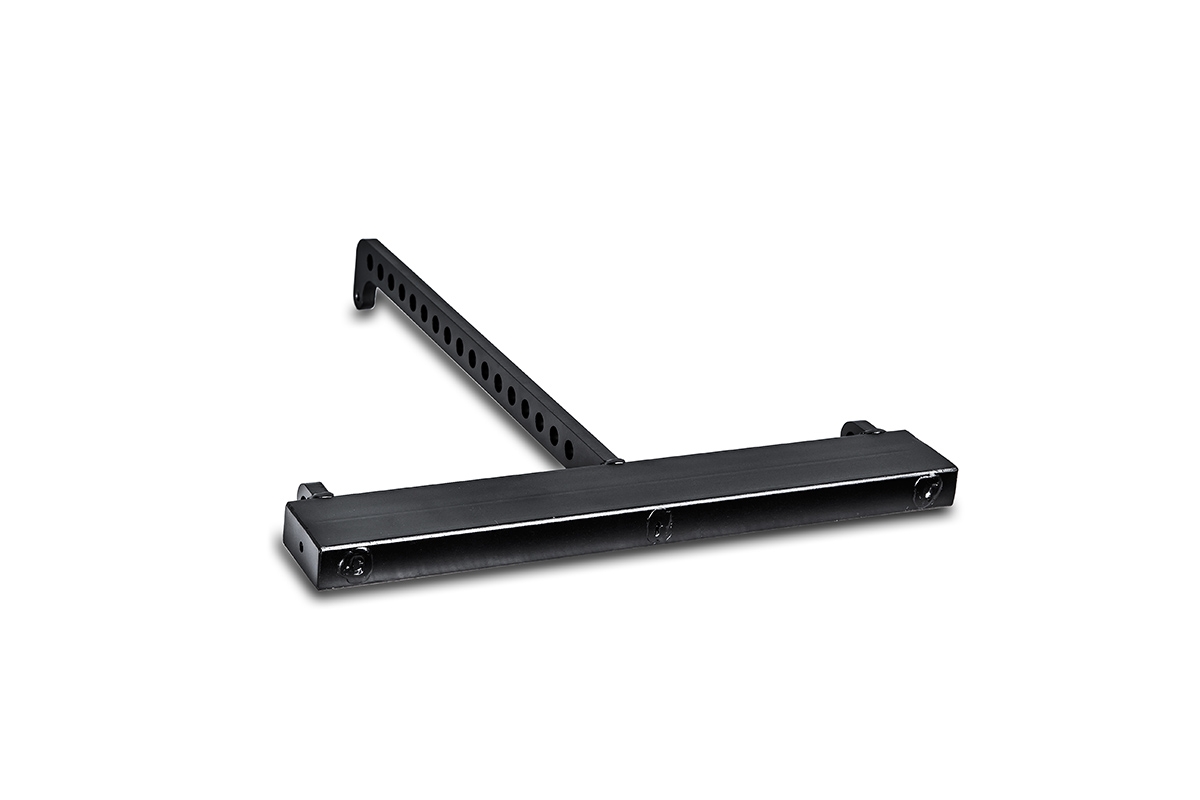

Der hd HLS24-RF3 ist Flugrahmen und Stativneigeadapter zugleich, der sowohl zur Aufnahme eines Lautsprechers auf einem Hochständer mit präzise einstellbarer Neigung in 1°-Schritten von 0° – 15° als auch zum Fliegen eines vertikalen Arrays aus bis zu fünf Lautsprechern verwendet werden kann. Dies sorgt für größtmögliche Flexibilität täglich wechselnder Beschallungsaufgaben bei gleichzeitig reduziertem Zubehöraufwand.
Beschallen mit System.

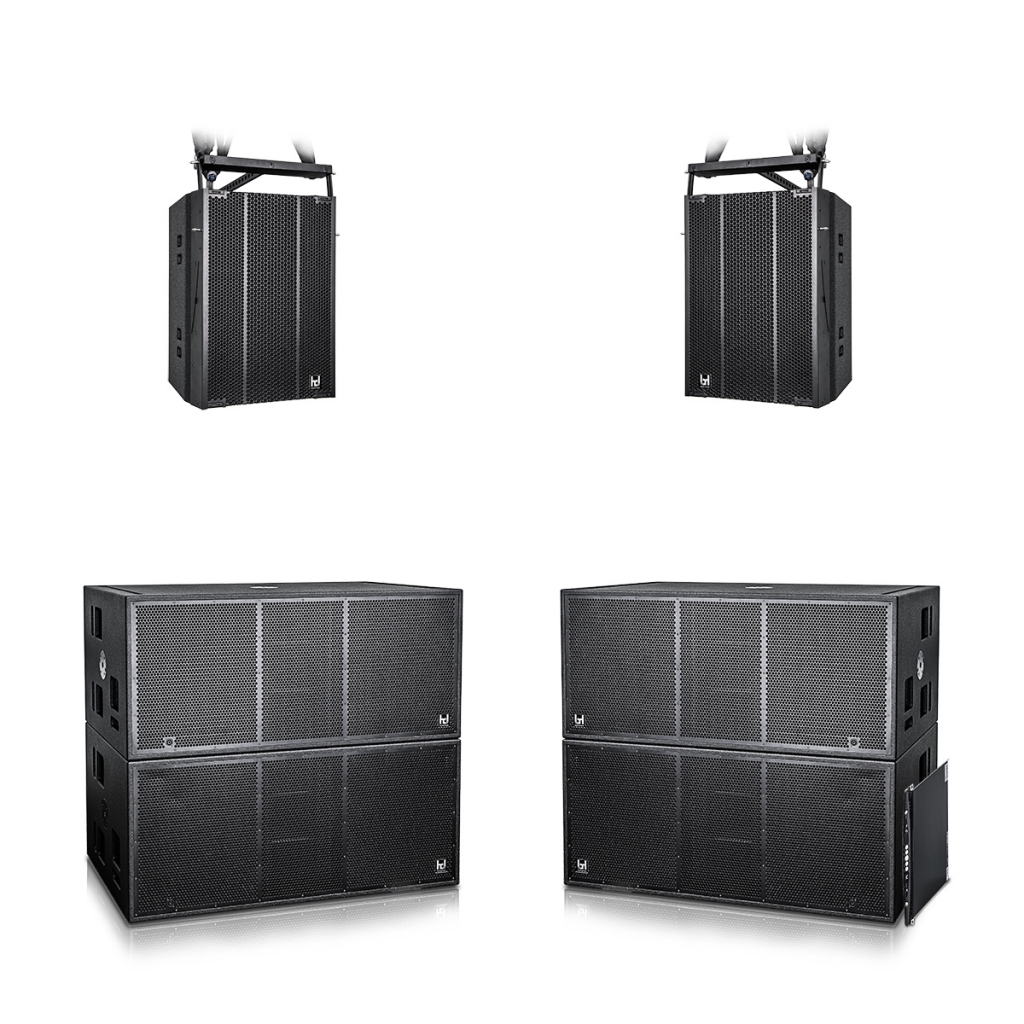

Es stehen die TourSys-Systeme als perfekt abgestimmte Allround Beschallungskomplettsysteme bestehend aus Top-Lautsprechern, Subwoofer und Systemverstärker bereit. Mehrere TourSys Systeme können zu einem großen System erweitert werden, um Beschallungen mit bis zu 15.000 Zuhörern zu realisieren.
| Modellname | hd HLS24 (BI-AMP) hd HLS24P (passiveXO) |
|---|---|
| Prinzip | Bassreflexsystem / hybrides Horn |
| Bestückung | 2x 12″N Tief-/Mitteltonlautsprecher 4x 1.4″N Hochtontreiber |
| Trennfrequenz | 2-Weg aktiv (hd HLS24) passiv, 900 Hz (hd HLS24P) |
| Belastbarkeit (RMS / Peak) | 1200 W / 4800 W |
| Übertragungsbereich | 60 Hz – 20 kHz |
| Schalldruck (1 W / 1 m) | 108 dB |
| SPLmax | 144 dB |
| Abstrahlwinkel nominal | horizontal 100° x vertikal 40° |
| Nennimpedanz | passiveXO: 4 Ohm BI AMP: LF 4 Ohm, HF 4 Ohm |
| Anschluss | 2x Speakon NL4 |
| Abmessung (B x H x T) | 480 x 675 x 560 mm |
| Gewicht | 45 kg (hd HLS24) 47 kg (hd HLS24P) |
| Gehäuseausführung | 15 mm Multiplex Birkenholz Polyurea-Kunststoffbeschichtung schwarz Stahlgitter beschichtet Akustikschaum ergonomische Tragegriffe Hochständerflansch integriertes 3-Punkt FastRig-Rigging |
| Optionen | Installationsversion hd HLS24-RF3 hd UniFrame16 Transportschutzhülle TourCase RAL-Farbe Wetterfest |
